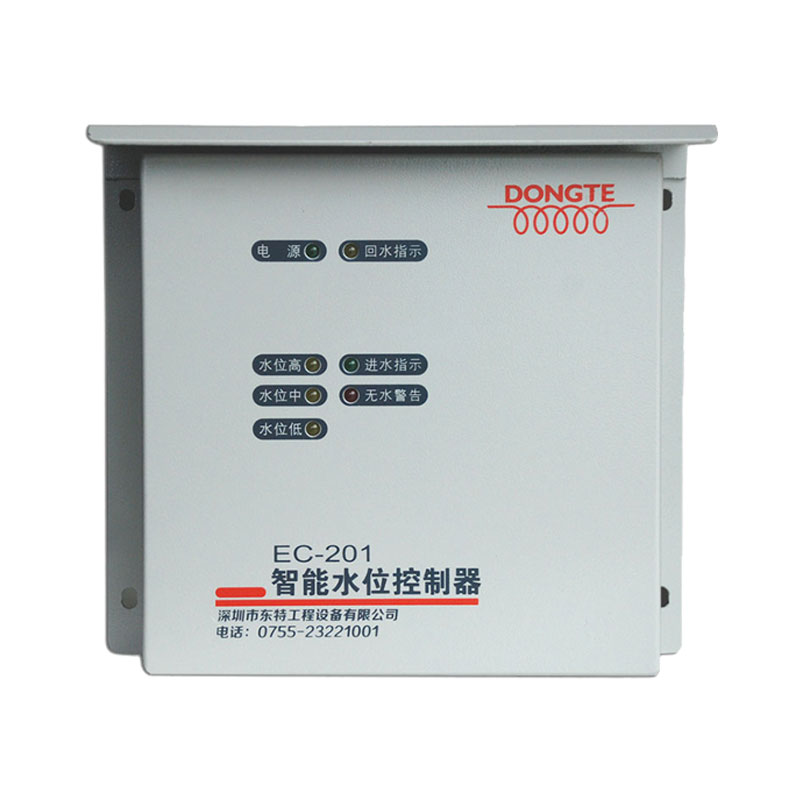

智能水位控制器EC210

类别：热水工程控制设备

简介：

EC210 系列水位控制器内置水位检测模块，溢水检测模块，开关电源模块，工程数据改写端口。首次接通电源时，如果EC210 检测到水位未达到100%，注水电磁阀开启，将水位注满。水箱水位低于中水位线时，注水电磁阀开启，直到水位注满。

产品特征
产品参数
应用案例
设备选型

工作电压：	AC85V -AC265V(内部开关电源）
输出电压：	+5V/1A,+24V/0.2A
开关量输入：	溢水警告，通用l/O L1/L2/L3,水位检测线
开关量输出：	注水继电器，输出触点容量 16A/220V
测量方式：	水位线接触液面（3路开关量输入）
工作温度：	-40度-+60度
可编程序控制：	温度数据可以通过LCD触控屏调节，或要求厂家写入数据库
通信方式：	微电脑UART数据传输接口

      EC210 系列水位控制器内置水位检测模块，溢水检测模块，开关电源模块，工程数据改写端口。
首次接通电源时，如果EC210 检测到水位未达到100%，注水电磁阀开启，将水位注满。
水箱水位低于中水位线时，注水电磁阀开启，直到水位注满。
水箱水位低于低水位线时，注水电磁阀开启，直到水位注满，同时无水警告指示灯点亮。如果EC210 水位线由于某些原因
发生故障导致溢水时，溢水探头如果检测到有水，溢水指示灯点亮，告知用户；此举需要用户切断EC210 的电源才能解除溢水
警告。

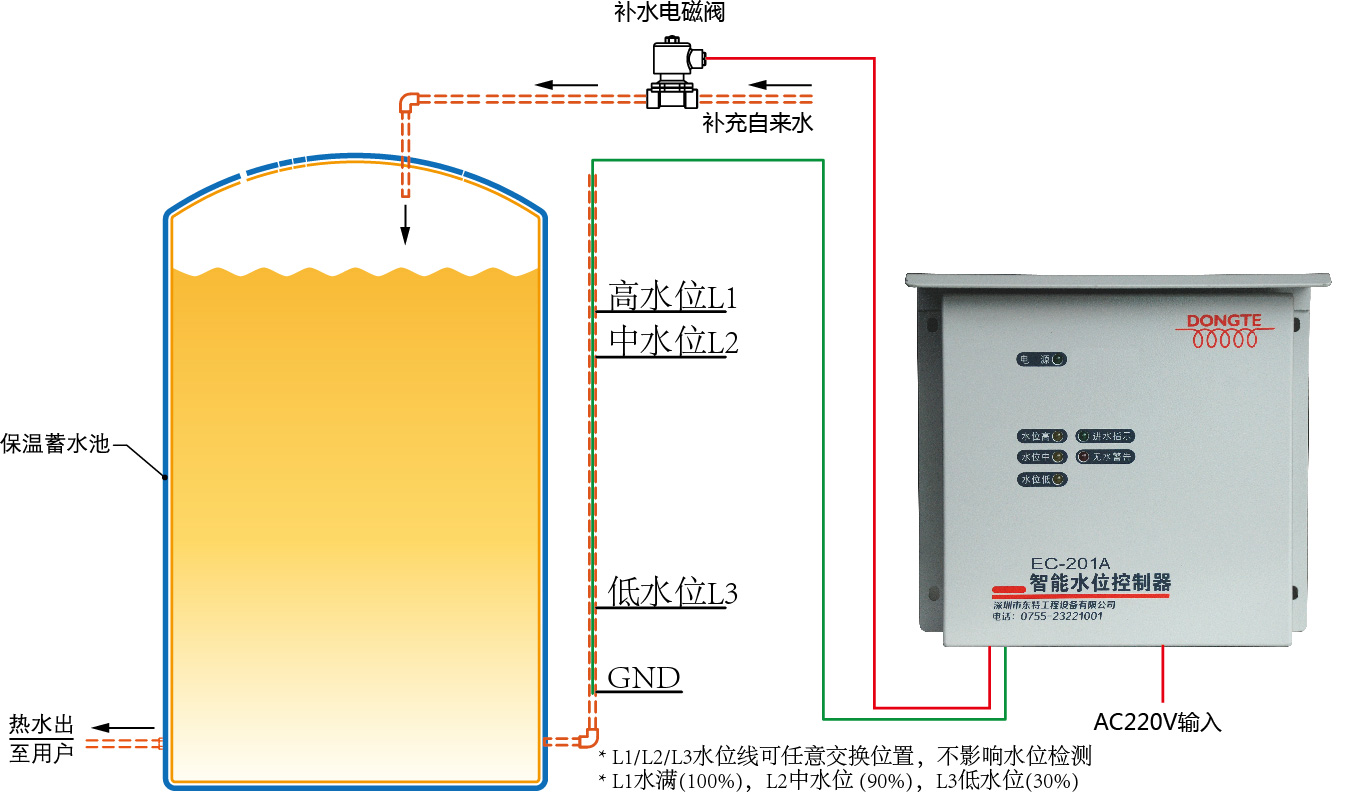

      水位控制器接线图：
      水位线L1/L2/L3 可以置入检测管中的任何水位段任意交换，不影响水位监测；GND放最低水位位置；

      水位检测管道： DN20-DN50管道；
      水位线：优质5芯铜质电缆线，线径不作要求；

接线方法：L1/L2/L3 放置为以下3个水位段： 10%-30%、70%-90%、100%； GND：放置于最低水位；接地线：接水箱外壳。

EC210: 水位控制。水满自动注水，水浅超过水位中自动注水。
EC220: 在EC210的基础上，增加2路温度传感器，检测水箱温度和回水管温度，并且带管道末端回水控制
